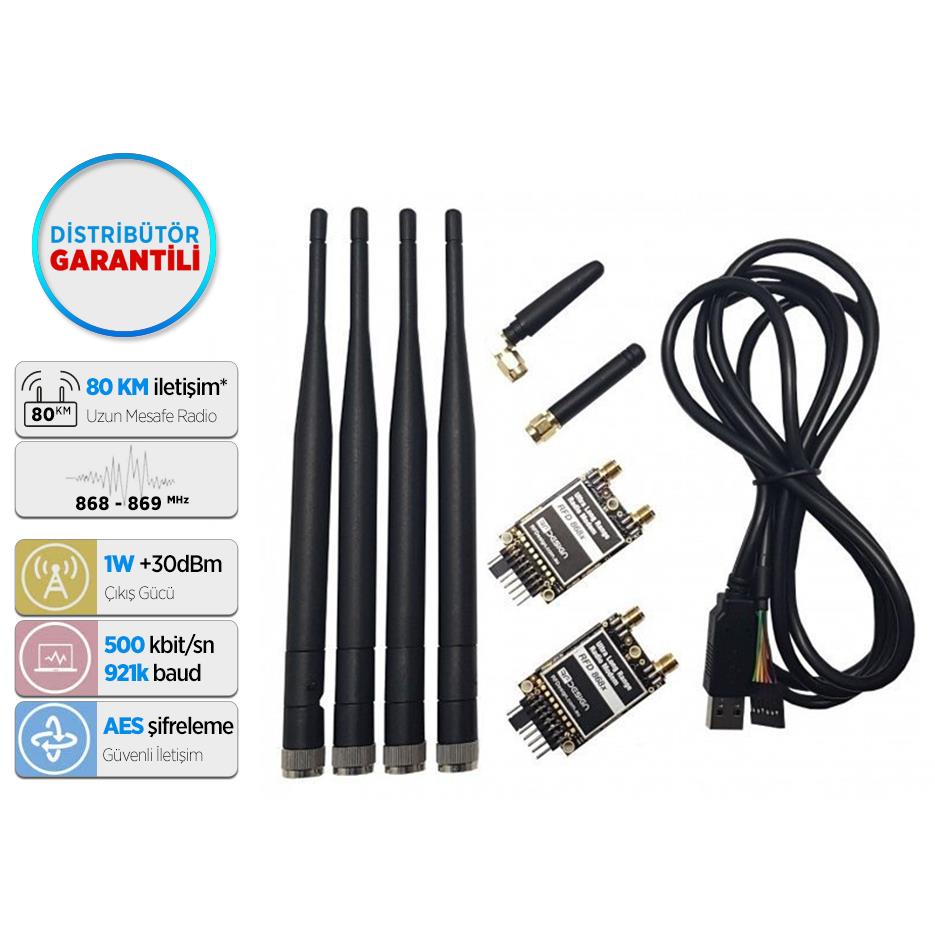

Pixhawk için BUNDLE-RFD868x Uzun Mesafe Radyo Modem

İHA RFD868X, 0,5 Watt iletim gücü ile veri iletimi için oldukça modern bir telemetri setidir. Bu, 40 km'den daha uzun mesafelere izin verir. Bir saha testinde, veriler 57 km'den daha uzun bir mesafe boyunca başarıyla iletildi. Uygulanan donanım yazılımı, "S(I)K" adı verilen açık kaynaklı bir geliştirme ortamıdır. 32bit ARM işlemciye dayalıdır ve birlikte verilen FTDI dönüştürücü kullanılarak yapılandırılabilir. Ayrıca, RFD Telemetri Modemini bir Pixhawk 2.1 uçuş kontrol cihazına bağlamak için isteğe bağlı bir adaptör kablosu satın alınabilir (Ayrıca Satılır).

Bu modemler, RC PPM geçişi için tam destekle birlikte 500kbit / s'ye kadar hava veri hızına izin veren güçlü bir ARM 32bit işlemciye sahiptir. Profesyonel kullanıcılar için tasarlanan modemler aynı zamanda tamamen ESC korumalı ve filtrelenmiş bir tasarama sahiptir ve yüksek kazançlı izleme antenleri ile 40 km'den büyük menzillere izin verir. Dolayısıyla, profesyonel düzeyde bir telemetri bağlantısı arıyorsanız ve daha ucuz 433 mhz insansız telemetri kiti yeterli değilse, RFdesign 868x Telemetri Kiti ihtiyacınız olan şeydir.

RFD868x Yeni Özellikler

• Yeni İşlemci, ARM 32 bit çekirdek.
• Hava veri hızı 500kbit/s.
• AES Donanım hızlandırmalı şifreleme. *Fully working*
• Aynı zamanda telemetri ile RC PPM geçişi.
• Tamamen ESD korumalı + filtreli. Her IO portu korunur ve filtrelenir.
• Orjinal S(i)K point to point ve multipoint ürün yazılımı implemente edildi.
• Eşzamansız çok noktalı ürün yazılımı, *Beta release*

RFD868x Teknik Özellikler:

Özellikler:

• Uzun menzil >40km, antenlere ve GCS kurulumuna bağlı olarak *80km, Edge Research laboratuvarları tarafından bir balon üzerinde gösterildi!, Hindistan'da 57km, Dipoles üzerinde.
• 2 x RP-SMA RF konnektörü, çeşitlilik anahtarlı.
• 1 Watt'a (+30dBm) kadar iletim gücü. 1dBm'lik adımlarla ayarlanabilir 0 - 30dBm - tüm yerel düzenlemelere uyduğunuzdan emin olun.
• Düşük geçiş filtresi iletin.
• > 20dB Düşük gürültülü amplifikatör, yüksek IP3.
• RX TESTERE filtresi.
• Tüm G/Ç ESD korumalı ve filtrelenmiştir.
• Yeniden uygulanan S.i.K ve Çok Noktalı S.i.K üretici yazılımı, sahada yükseltilebilir, yapılandırması kolay.
• Küçük, hafif.
• Not: Eski modemlerle uyumlu değildir.

Arabirimler:

• RF : 2 adet RP-SMA konnektörü
• Seri: Mantık düzeyi TTL (+3.3v)
• Güç: +5v, ~800mA maksimum tepe noktası (maksimum iletim gücünde)
• GPIO: 6 Genel amaçlı IO (Dijital, ADC, PWM özellikli).

Genel Özellikler:

• Frekans Aralığı: 868-869 MHz
• Çıkış Gücü: 1W (+30dBm), 1dB adımlarla kontrol edilebilir (+/- 1dB @=20dBm tipik)
• Hava Veri aktarım hızları: 4, 8, 16, 19, 24, 32, 48, 64, 96, 128, 192 ve 250, 500 kbit/sn (Kullanıcı tarafından seçilebilir, 64k varsayılan)
• UART veri aktarım hızları: 9600, 19200, 38400, 57600, 115200, 400k, 921k baud (Kullanıcı tarafından seçilebilir, varsayılan 57600)
• Çıkış Gücü: 1W (+30dBm)
• Alma Hassasiyeti: Düşük veri hızlarında, yüksek veri hızlarında (TBA) >121 dBm
• Boyut: 30 mm (genişlik) x 57 mm (uzunluk) x 12,8 mm (kalınlık) - RF Kalkanı, Soğutucu ve aşırı konektörler dahil
• Ağırlık: 14.5g
• Montaj: 3 x M2.5 vida, 3 x başlık pimi lehim noktası
• Güç Kaynağı: +5 V nominal, (+3,5 V min, +5,5 V maks), maksimum güçte ~800 mA pik
• Sıcaklık Aralık: -40 ila +85 derece C, -73 ila +123 derece C arasında çalışır durumda test edildi.

Yazılım / GCS Desteği:

• Yazılım özellikleri şunları içerir:

• Frekans atlamalı yayılma spektrumu (FHSS)

• Şeffaf seri bağlantı

• Noktadan Noktaya veya Çok Noktalı Ağ İletişimi

• Yerel radyo için basit AT komutları, uzak radyo için RT komutları ile yapılandırma

• Kullanıcı tarafından yapılandırılabilir seri veri hızları ve hava veri hızları

• Hata düzeltme rutinleri, Mavlink protokolü çerçeveleme (kullanıcı tarafından seçilebilir)

• Mavlink radyo durum raporlama (Yerel RSSI, Uzaktan RSSI, Yerel Gürültü, Uzaktan Gürültü)

• Gerçek zamanlı olarak paket bazında otomatik anten çeşitliliği değişimi

• Aşırı ısınmayı önlemek için radyo sıcaklığına dayalı otomatik görev çevrimi azaltma


The RFD868x, aşağıdaki stanartlara uyumlu olacak şekilde tasarlanmıştır: FCC Part 15.247 (Frekans atlamalı ve dijital olarak modüle edilmiş kasıtlı radyatörler) AS/NZS 4268:2012 (Radyo ekipmanı ve sistemleri – kısa menzilli cihazlar) Modem, modemi kendi projelerine ve ürün prototiplerine entegre edecek sistem entegratörleri için tasarlanmıştır. Kullanıcı, radyo vericilerine ilişkin yerel düzenlemelere uymakla sorumludur.

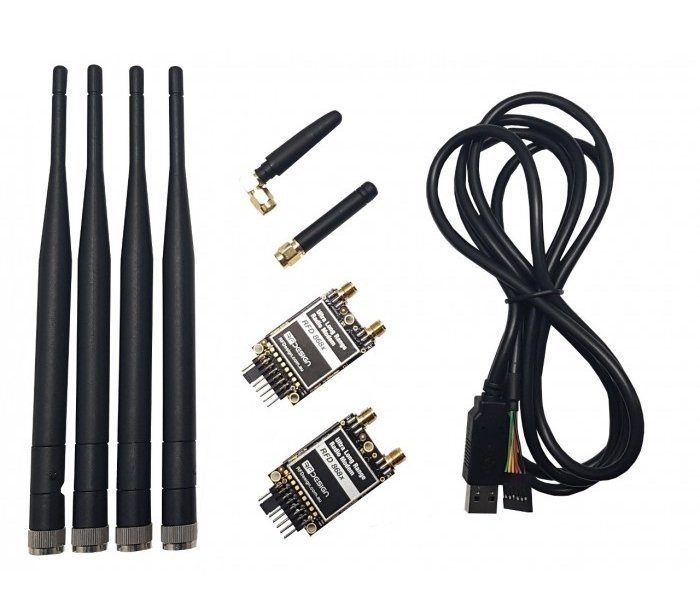

Paket İçeriği

Set şunlardan oluşur:
