Rf Design RFD900 TXMOD V2 Modem Ultra Uzun Menzilli Radyo Telemetri Seti Bundle

RFDesign TXMOD, hepsi bir arada uzun menzilli telemetri verileri ve RC kontrol sistemidir.

JR Verici Modüllerini kabul edebilen herhangi bir Radyo Denetleyicisi ile birlikte çalışmak üzere tasarlanan RFD TX Modülü, uçaktan alınan telemetri verilerini alırken RFD900X uzun menzilli telemetri modem aracılığıyla denetleyiciden araca PPM akışını iletebilir. Modülün yerleşik WiFi bağlantısı, basit web sayfası tabanlı konfigürasyona ve telemetri verilerinin bir bilgisayar veya akıllı cihaza yayınlanmasına izin verir. JR tarzı modülleri (Frsky Taranis, JR, Frsky Horus) kabul edebilen herhangi bir RC vericisine takılan JR tarzı bir modüldür. Aynı anda RC PPM verilerini ve mavlink telemetri akışlarını taşırken RC vericisi ile uçak arasında bir köprü sağlar.

RFD900x TXMOD Özellikler

• RFD900x telemetri modem kullanarak uzun menzil
• 2.4GHz WiFi AP / İstemci modları ile TCP + UDP paket desteği
• Yerleşik web tabanlı sihirbazla kolay yapılandırma
• JR tarzı modüllerle (örn. Taranis X9D, Horus, ...) herhangi bir RC vericiye doğrudan takın
• Geniş aralıklı 5-18V giriş beslemesi
• Mavlink/Mission Planner/QGCS ile kullanım için optimize edilmiştir

RFD900x Teknik Özellikler:

Özellikler:

• Yeni İşlemci, ARM 32 bit çekirdek.

• Hava veri hızı: 500kbit / s.

• AES Donanımla hızlandırılmış şifreleme. *Tam çalışır

• Aynı anda telemetri ile RC PPM Geçidi.

• Tamamen ESD korumalı + filtreli - Her IO portu korunur ve filtrelenir.

• Orijinal S.i.K, ürün bilgisini uygulamaya koydu.

• Eşzamansız çok noktalı firmware, * Beta sürümü *

• 2 x RP-SMA RF konnektör, çeşitlilik anahtarlamalı.

• 1 Watt (+ 30dBm) iletim gücü.

• Düşük geçişli filtre iletir.

• > 20dB Düşük gürültü amplifikatörü, yüksek IP3.

• RX SAW filtresi.

• Tüm G / Ç ESD korumalı ve filtrelenmiş

• Alan yükseltilebilir, yapılandırması kolay S.i.K ve Multipoint S.i.K bellenimi uygulandı.

• Küçük, hafif.

• Avustralya, Kanada, ABD ve Yeni Zelanda'da lisanssız kullanım

• Not: Eski modemlerle uyumlu değildir


Genel Özellikler:

• Frekans Aralığı: 902 - 928 MHz (ABD) / 915 - 928 MHz (Avustralya)

• Çıkış Gücü: 1W (+ 30dBm), 1dB adımlarla kontrol edilebilir (+/- 1dB @ = 20dBm tipik)

• Hava Veri aktarma hızları: 4, 8, 16, 19, 24, 32, 48, 64, 96, 128, 192 ve 250, 500 kbit / sn (Kullanıcı tarafından seçilebilir, varsayılan olarak 64k)

• UART veri aktarım hızları: 9600, 19200, 38400, 57600, 115200, 400k, 921k baud (Kullanıcı tarafından seçilebilir, varsayılan 57600)

• Çıkış Gücü: 1W (+ 30dBm)

• Hassasiyeti Alma: Düşük veri hızlarında> 121 dBm, yüksek veri hızlarında (TBA)

• Boyut: 30 mm (geniş) x 57 mm (uzun) x 12,8 mm (kalın) - RF Kalkanı, Soğutucu ve konnektör uç parçaları dahil

• Ağırlık: 14.5g

• Montaj: 3 x M2.5 vida, 3 x başlık pimi lehim noktaları

• Güç Kaynağı: +5 V nominal, (+3,5 V min, +5,5 V maks), maksimum güçte ~ 800 mA tepe

• Sıcaklık. Aralığı: -40 ila +85 ° C, -73 ila +123 ° C arasında operasyonel olarak test edilmiştir.


Yazılım / GCS Desteği:

• Yazılım özellikleri şunları içerir:

• Frekans atlamalı yayılma spektrumu (FHSS)

• Şeffaf seri bağlantı

• Noktadan Noktaya veya Çok Noktalı Ağ İletişimi

• Yerel radyo için basit AT komutları, uzak radyo için RT komutları ile yapılandırma

• Kullanıcı tarafından yapılandırılabilir seri veri hızları ve hava veri hızları

• Hata düzeltme rutinleri, Mavlink protokolü çerçeveleme (kullanıcı tarafından seçilebilir)

• Mavlink radyo durum raporlama (Yerel RSSI, Uzaktan RSSI, Yerel Gürültü, Uzaktan Gürültü)

• Gerçek zamanlı olarak paket bazında otomatik anten çeşitliliği değişimi

• Aşırı ısınmayı önlemek için radyo sıcaklığına dayalı otomatik görev çevrimi azaltma


RFD900, aşağıdaki standartlara uygun olacak şekilde tasarlanmıştır:
FCC Bölüm 15.247 (Frekans atlamalı ve dijital olarak modüle edilen amaçlı radyatörler)
AS / NZS 4268: 2012 (Radyo ekipman ve sistemleri - kısa menzilli cihazlar)
Modem, modemi kendi projelerine ve ürün prototiplerine entegre edecek sistem entegratörleri için tasarlanmıştır. Radyo vericileri için yerel düzenlemelere uyulmasından kullanıcı sorumludur.

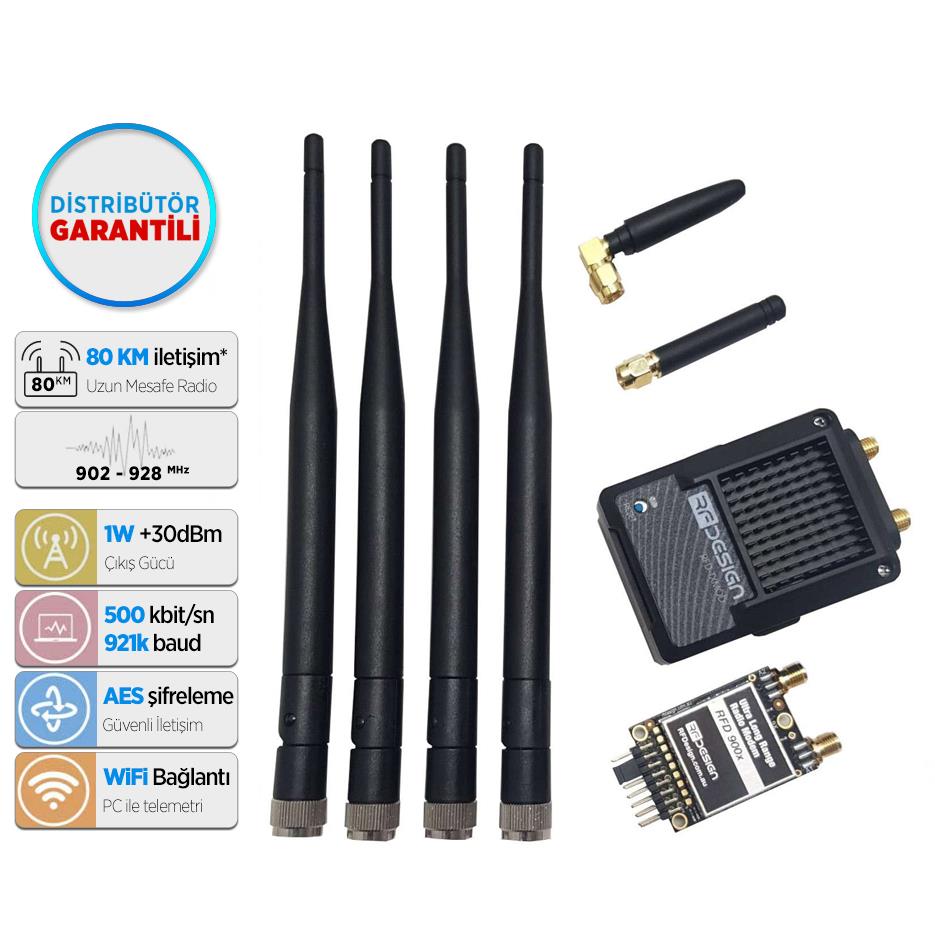

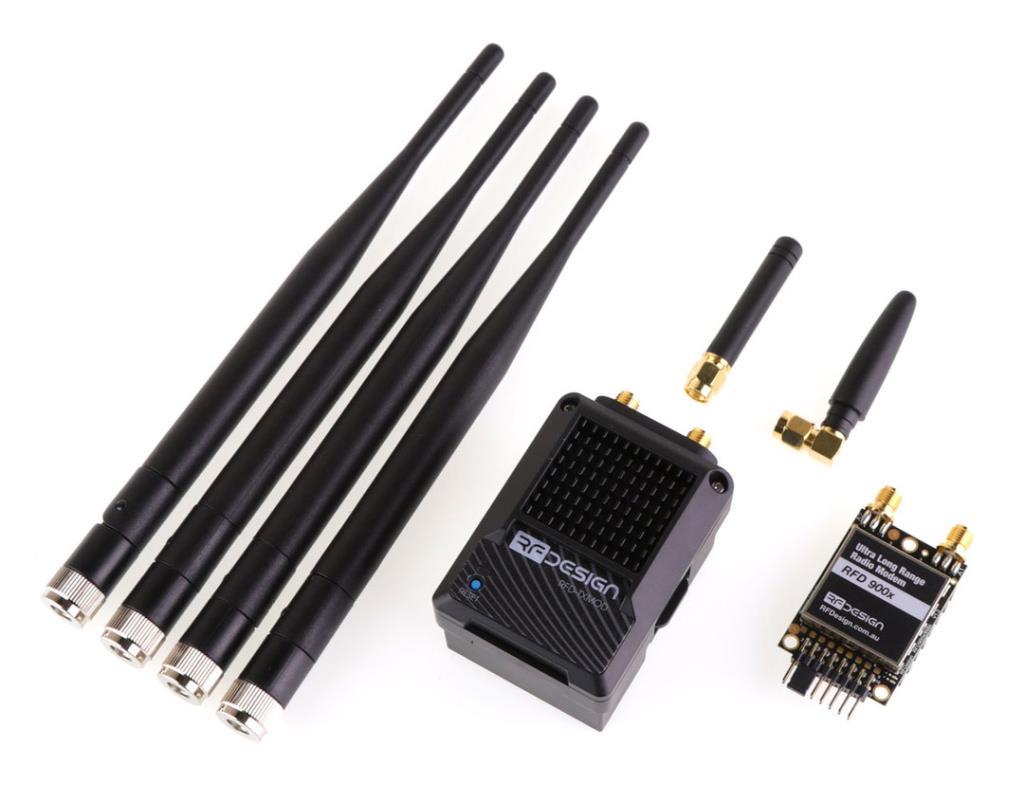

Paket İçeriği

Set şunlardan oluşur:
