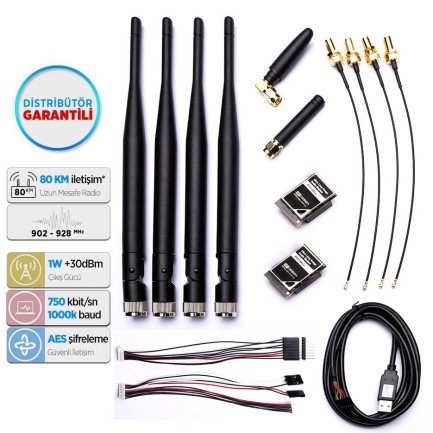

Pixhawk RFD900ux Uzun Menzilli Radio Modem

RFD900ux:

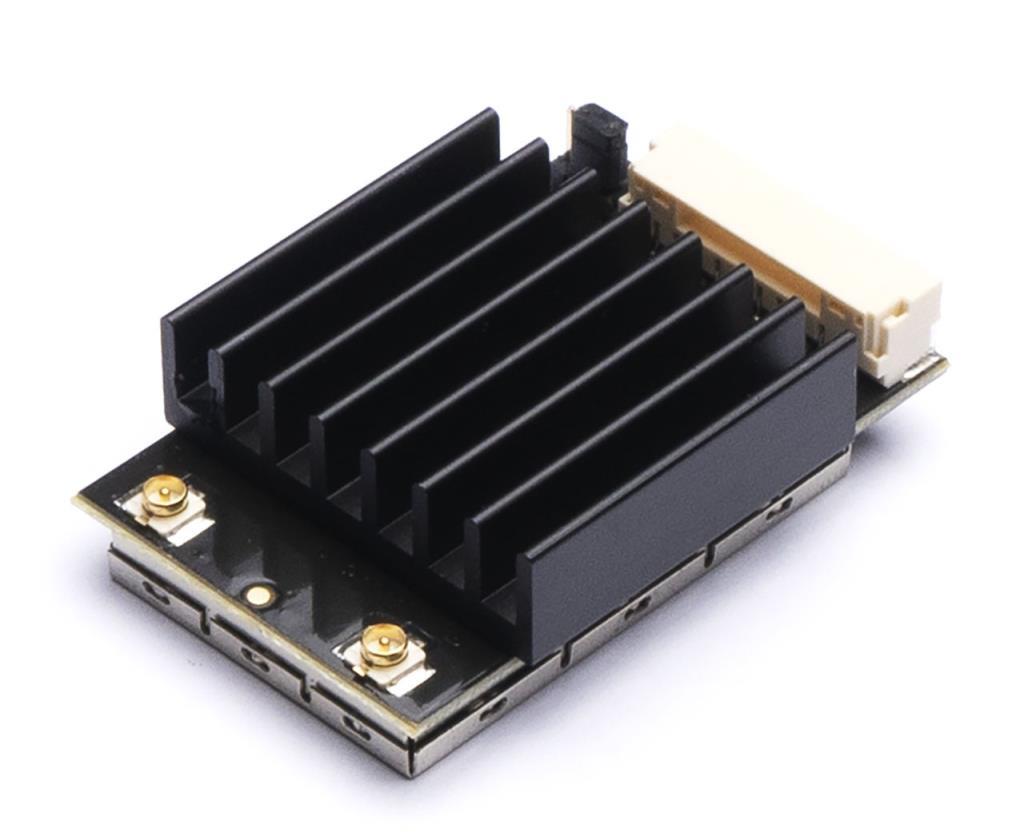

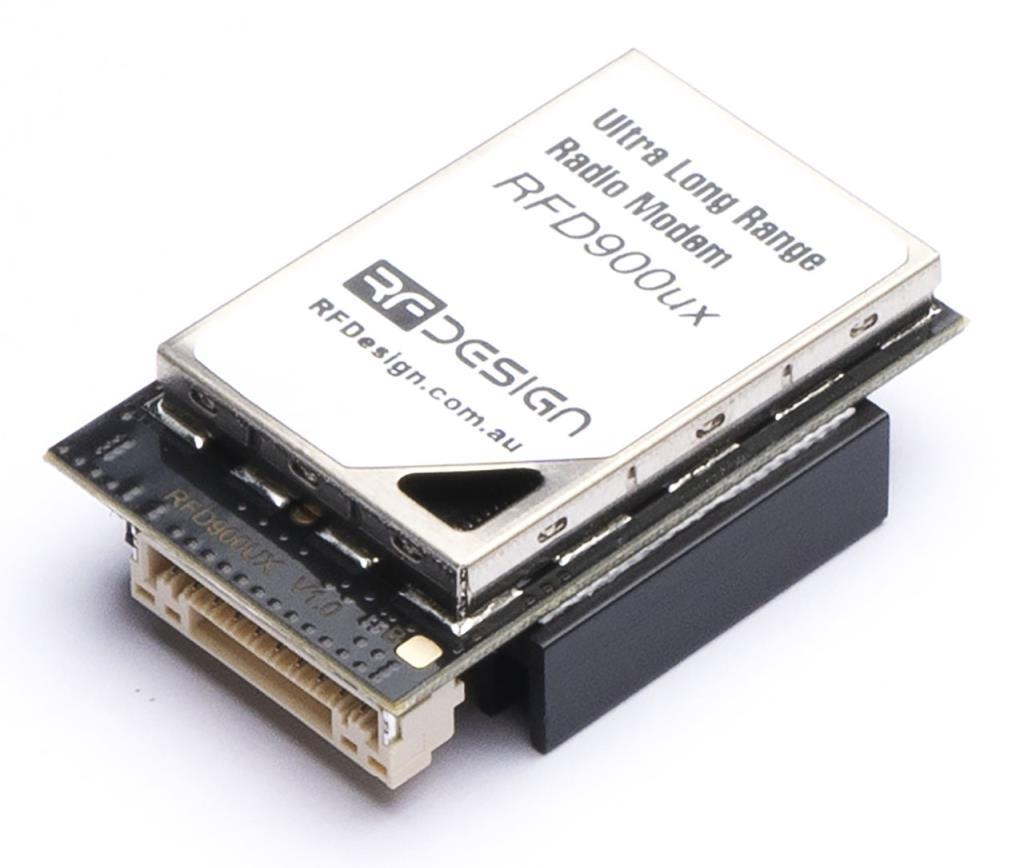

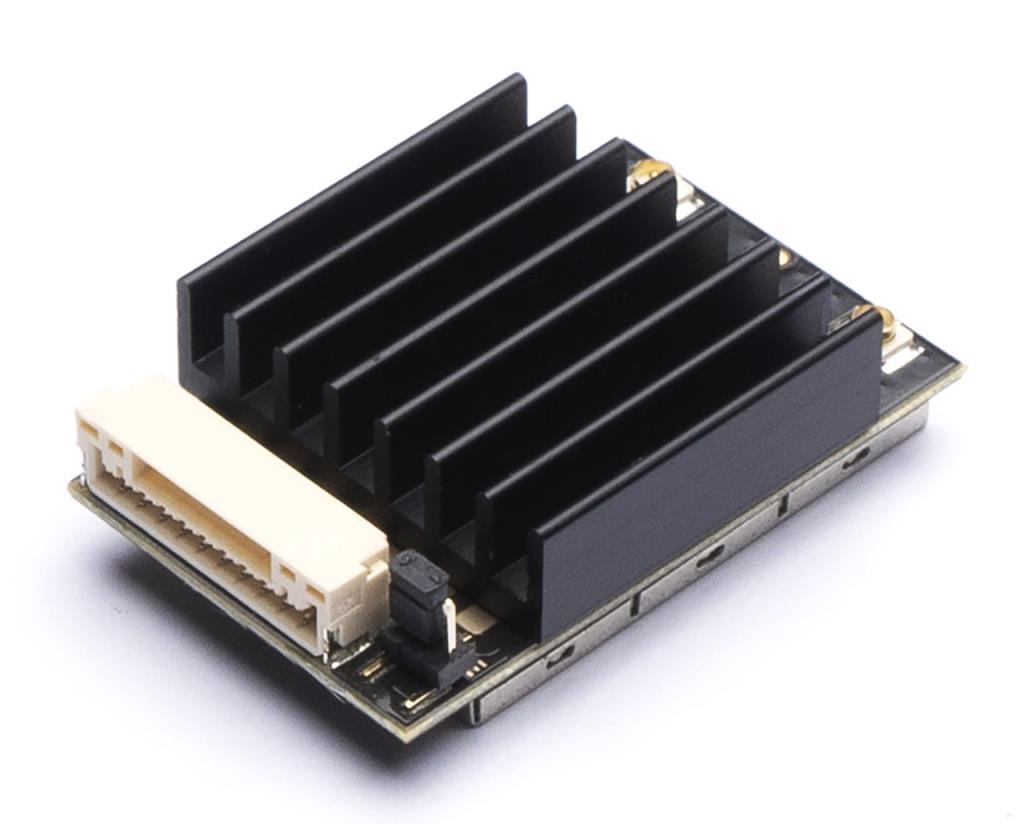

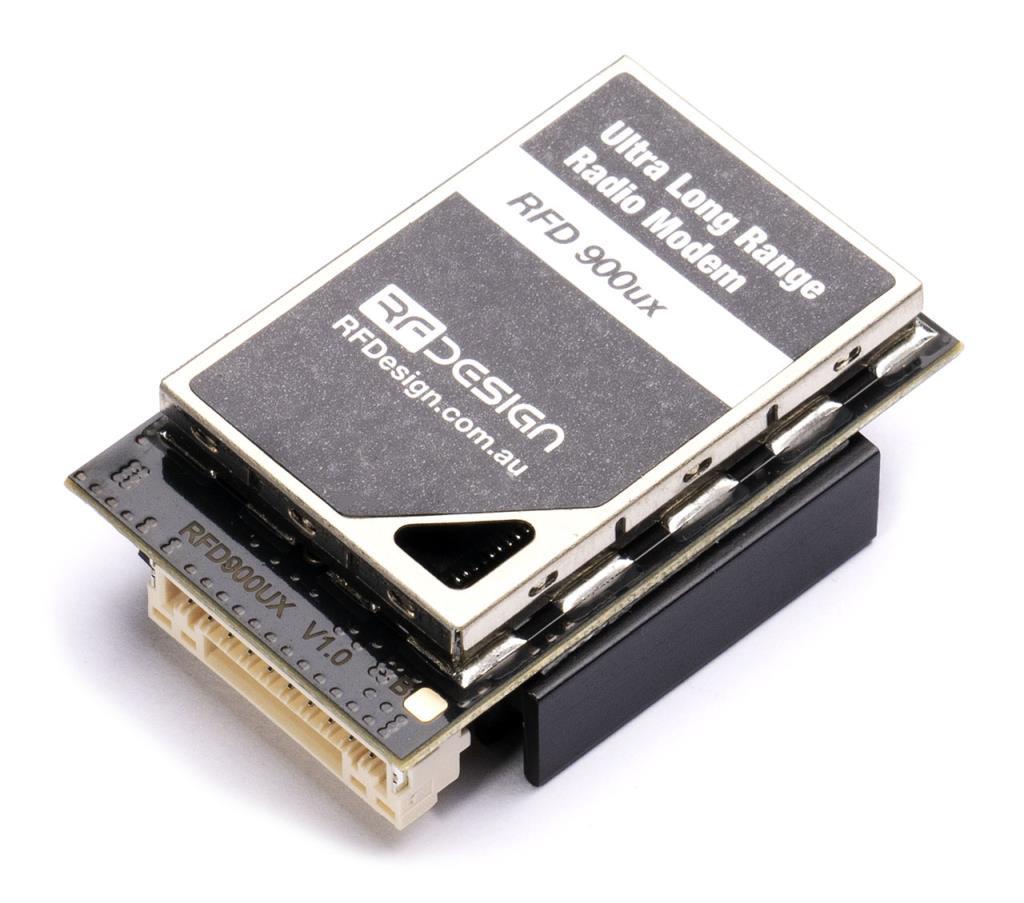

Bu, çift taraflı mini taşıyıcı kart üzerindeki RFD900ux'dur. Mini JST konektörü ve 2x u.Fl RF konektörleri ve soğutucu ile birlikte gelir.

**Uygulamanıza arabirim sağlamak için RFD900ux PIXHAWK2 - RFD900 Telemetri Kablosu - 150/300mm gerekir.

RFD900ux Yeni Özellikler:
o RFD900x modemlerle tam uyumludur.
o 500kbit/s'ye kadar hava veri hızı.
o AES Donanım hızlandırmalı şifreleme.
o RC PPM Telemetri ile aynı anda geçiş yapın.
o Sk noktadan noktaya bellenim.
o Asenkron çok noktalı bellenim, Senkron çok noktalı bellenim.

Özellikleri:
o Antenlere ve GCS kurulumuna bağlı olarak >40km uzun menzil
o 2 x u.FL RF konektörü, çeşitlilik anahtarlı.
o 1 Watt (+30dBm) iletim gücü.
o Alçak geçiren filtre iletir.
o > 15dB Düşük gürültülü amplifikatör, yüksek IP3.
o RX SAW filtresi.
o Tüm G/Ç ESD korumalı ve filtrelenmiştir.
o Yeniden uygulanan Sk ve Çok Noktalı Sk bellenimi, sahada yükseltilebilir, yapılandırması kolay.
o Küçük, hafif.
o Avustralya, Kanada, ABD, Yeni Zelanda'da lisanssız kullanım
o Not: 900+ modemle uyumlu değildir
Arayüzler:
o RF : 2x u.FL RF konektörleri
o Seri: Mantık seviyesi TTL (+3.3v)
o Güç: +5v, ~800mA maksimum tepe (maksimum iletim gücünde)
o GPIO: Genel amaçlı IO (Dijital özellikli).

Özellikler:
Frekans Aralığı: 902 - 928 MHz (ABD) / 915 - 928 MHz (Avustralya)
Çıkış Gücü: 1W (+30dBm), 1dB adımlarla kontrol edilebilir (+/- 1dB @=20dBm tipik)
Hava Veri aktarım hızları: 12, 56, 64, 100, 125, 200, 224, 500 ve 750 kbit/sn (Kullanıcı tarafından ayarlanabilir, 64kbit varsayılan)*
UART veri aktarım hızları: 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200, 230400, 460800, 1M baud (Kullanıcı tarafından ayarlanabilir, 57600 varsayılan)*
*bu değerlerin 3.16 Sk ürün yazılımı sürümünden itibaren doğru olduğunu unutmayın

Çıkış Gücü: 1W (+30dBm)
Alma Hassasiyeti: 12 kbps'de >111 dBm, 64 kbps'de 105 ve 200 kbps'de 98
Boyut: 25 mm (geniş) x 33 mm (uzun) x 10,4 mm (kalın) - RF Kalkanı, PCB ve Soğutucu dahil.
Ağırlık: 10g
Montaj: SMT Lehimli
Güç Kaynağı: +5 V nominal, (+3,5 V min, +5.5 V maks), maksimum güçte ~800 mA tepe
Sıcaklık Aralık: -40 ila +85 derece C
Yazılım / GCS Desteği:
Yazılım çözümü, "Sk" adı verilen açık kaynaklı bir geliştirmedir. 32bit ARM işlemci çekirdeğinde bulunan yeni işlemci mimarisine uyacak şekilde yeniden uygulanmıştır. Seri port aracılığıyla modem belleniminin daha fazla geliştirilmesi ve sahada yükseltilmesi için bir önyükleyici ve arayüz mevcuttur.

Çoğu parametre AT komutları aracılığıyla yapılandırılabilir, Örn. baud hızı (hava/uart), frekans bandı, güç seviyeleri.
RFD900 telsizlerini yapılandırmak için entegre destek, APM Planner tarafından desteklenir.
Varsayılan ayarlar 57600 baud, N, 8, 1 ve 64k hava veri hızındadır.
RFD900ux kılavuzu burada: RFD900ux Kılavuzu
RFD900ux Sk yazılım kılavuzu burada : RFD900x Eşler Arası Kılavuz
Yazılım özellikleri şunları içerir:
Frekans atlamalı yayılma spektrumu (FHSS)
Şeffaf seri bağlantı
Noktadan Noktaya veya Çok Noktalı Ağ
Yerel radyo için basit AT komutları, uzak radyo için RT komutları ile konfigürasyon
Kullanıcı tarafından yapılandırılabilen seri veri hızları ve hava veri hızları
Mavlink protokol çerçevesi (kullanıcı tarafından seçilebilir)
Mavlink telsiz durum raporlaması (Yerel RSSI, Uzak RSSI, Yerel Gürültü, Uzak Gürültü)
Gerçek zamanlı olarak paket bazında otomatik anten çeşitliliği değiştirme
Aşırı ısınmayı önlemek için radyo sıcaklığına dayalı otomatik görev döngüsü kısma

Uygunluk:
RFD900ux, aşağıdaki standartlarla uyumlu olacak şekilde tasarlanmıştır:

FCC Bölüm 15.247 (Frekans atlamalı ve dijital olarak modüle edilmiş kasıtlı radyatörler)

AS/NZS 4268:2012 (Radyo ekipmanı ve sistemleri - kısa menzilli cihazlar)

Modem, modemi kendi projelerine ve ürün prototiplerine entegre edecek sistem entegratörleri için tasarlanmıştır. Radyo vericileri için yerel düzenlemelere uyulmasından kullanıcı sorumludur.

Pixhawk2 ProfiCNC Orjinal ürün güvencesiyle
