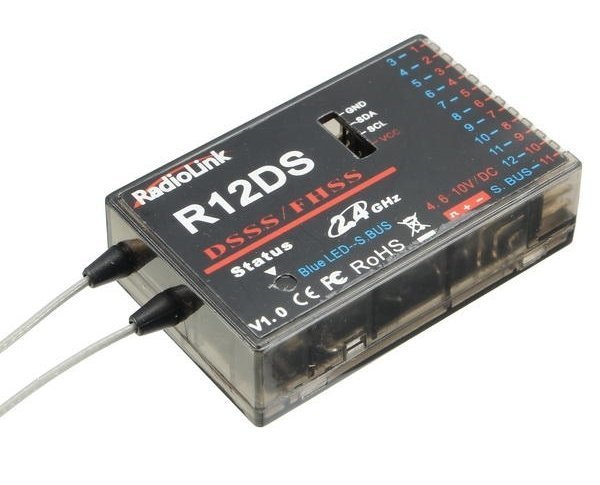

Radiolink R12DS 12CH 12 Kanal Alıcı 2.4GHz DSSS & FHSS Receiver ( AT9 & AT9S & AT9S Pro & AT10 & AT10II İle Uyumludur )

Radiolink R12DS 12-CH 2.4GHz DSSS & FHSS Receiver

Radyolink R12DS, 2.4G 12 kanal alıcısı, DSSS ve FHSS yayılı spektrumlu çalışmaktadır, AT9, AT9S, AT10 ve AT10II Radiolink vericileri ile uyumludur (AT9, AT9S, AT10 ve AT10II sadece 12 firmware yükseltme yapabilir, Web sitemizden ürün yazılımı: www.radiolink.com).

S-BUS ve PWM sinyali aynı anda çalışıyor.

İki sinyal çalışma modu:
(1) PWM sinyal çıkışı çalışma modu : kırmızı LED, PWM sinyal çıkışını, toplam 11 kanal olduğunu gösterir.
(2) S-BUS sinyal çıkışı çalışma modu: mavi / mor LED, S-BUS sinyal çıkışını, toplamda 12 kanal olduğunu gösterir.

S-BUS ve PWM sinyali aynı anda çalışıyor. S-BUS sinyal kanalı (satır 11'in 3 pimi) çıkış 12 kanal S-BUS sinyali, PWM sinyal kanalları (satır 1 ila 10 satırının 3 pimi) CH3-CH12 PWM sinyalleri verir, ancak toplamda 12 kanal. Kullanabileceğiniz kaç PWM sinyal kanalı, kaç S-BUS sinyal kanalı kullandığınıza bağlıdır (örneğin: 4 S-BUS sinyal kanalı kullandınız, ardından kullanmak için 8 PWM sinyal kanalınız var).

PWM sinyal çalışma modu:



Verici ile kod eşleştirme:
1. Vericiyi ve alıcıyı 1 metre içinde birbirine yaklaştırın.
2. Vericiyi açın, ardından R12DS'yi açın.
3. R12DS’nin CH3’ünü ESC’ye bağlayın.
4. R12DS'de siyah bir düğme var, iki saniye içinde iki kez düğmeye iki kez basarak ince bir çubuk kullanın, alıcı ışığı yanıp sönmeye başlar, yaklaşık 8 kez yanıp söndükten sonra, kod başarısı ve alıcı sinyal LED'i her zaman açık kalır!

Alıcı anteninin takılması :
1. Anten mümkün olduğunca düz tutulmalıdır. Aksi takdirde etkili menzili azaltır.
2. Büyük model uçaklarda, bazı metal kısım giriş sinyalleri olabilir; Bu durumda antenler modelin her iki tarafına da yerleştirilmelidir. Daha sonra en iyi RF sinyal koşulu herhangi bir uçuş tutumunda elde edilir.
3. Antenler metal ve karbon gibi iletken malzemelerden uzak tutulmalıdır. en az yarım inç. Antenlerin eşeksenli kısmının bu yönergelere uyması gerekmez, ancak küçük bir yarıçapta bükmeyin.
4. Antenleri motordan, ESC'den ve diğer gürültü kaynaklarından mümkün olduğunca uzakta tutun.
5. Easy Link (ID SET) düğmesini bir saniye basılı tutun, ardından alıcı çalışmaya başlar.
6. Yukarıdaki adımların tümü tamamlandıktan sonra, LED göstergesi dönecek ve kırmızı renkte kalacaktır.
7.The alıcı için modele monte edildiğinde darbeye dayanıklı sünger veya köpük ile paketlenmiş olabilir. Yukarıdaki adımların tümü tamamlandıktan sonra, vericiyi kapatın ve ardından açın, şimdi program doğru bir bağlantı ile vericinin kontrolünde olmasını sağlamak için çalışır.

---

Teknik parametreler
1) Kanallar: 12 kanal: çıkış 12 kanal sinyali, senkronize S-BUS ve PWM sinyal çıkışını destekler.
2) Çalışma voltajı: 4.8-10V
3) Çalışma akımı: 38-45mA (giriş voltajı: 5V)
4) Boyut: 50 * 31,5 * 14,5 MM
5) Ağırlık: 14g
6) Alıcı, sinyal gücü ve voltajı içeren telemetri sensörünü entegre eder. Genişletilmiş motor voltajı telemetri modülü PRM-01 ve PRM-02 modülü, uçuş kontrolörü APM veya PIX ile çalışırken AT9 / AT9S / AT10 / AT10II ekranında GPS bilgisi, Hız, voltaj vb.
7) 4096 bölüm hassasiyeti, bölüm başına 0.25us, servo sarsıntı önleyici dümen.
8) Kontrol mesafesi: yaklaşık 4 kilometrelik hava (Engellenmemiş alanlarda parazitsiz olarak test edilen maksimum aralık ve yerel yönetmeliklere bağlı olarak değişebilir).
