Pixhawk HEXSOON Power Distribution Board PDB-40A W/ BEC 5V & 12V HS011

HEXSOON Power Distribution Board PDB-40A W/ BEC 5V & 12V HS011

HS011

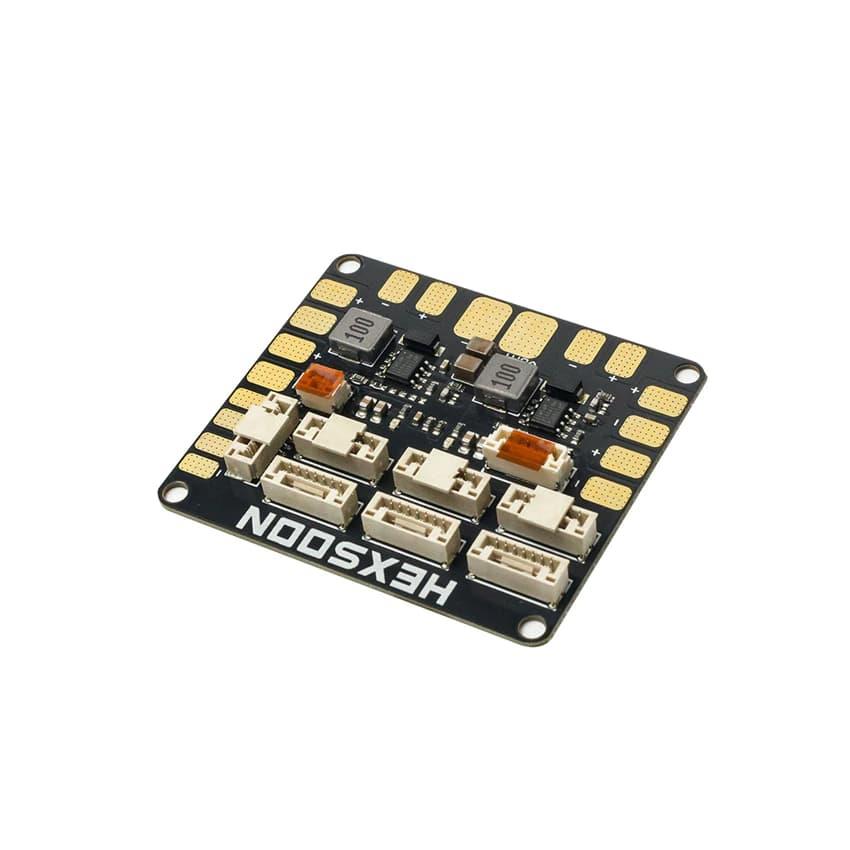

PDB-40A güç dağıtım panosu
40A güç dağıtım panosu, dronlar için yüksek performans ve yüksek stabilite sağlayan 4oz güç dağıtım panosu 'dir. 6 ESCs için sabit bir 25A ve en yüksek 40A akımı üretebilir. Ayrıca gimbal için 5V ve 12V çıkışı sağlar., Servo motor, Rc alıcısı. Uçuş kontrolü için güç kaynağı, LED, vb.

Ürün avantajları:
Benzer ürünlerle karşılaştırıldığında, PDB-40A güç dağıtım panosu ilk önce voltajı arttırır, teldeki voltajın neden olduğu kaybı azaltır ve ekipmanın daha düşük çalışma voltajı aralığını önler. Ve entegre LED kontrol modülü, led'i kontrol etmek için ekstra bir tahta eklemenize gerek yok, entegrasyon daha yüksek ve işlev daha bol.

Bu tasarım, kullanıcıların daha uzun uçuş süresi, daha iyi dinamik davranış ve daha pürüzsüz ve istikrarlı performans elde etmeleri için daha verimli performans artırabilir.

Ürün ağırlığı: 14.5g

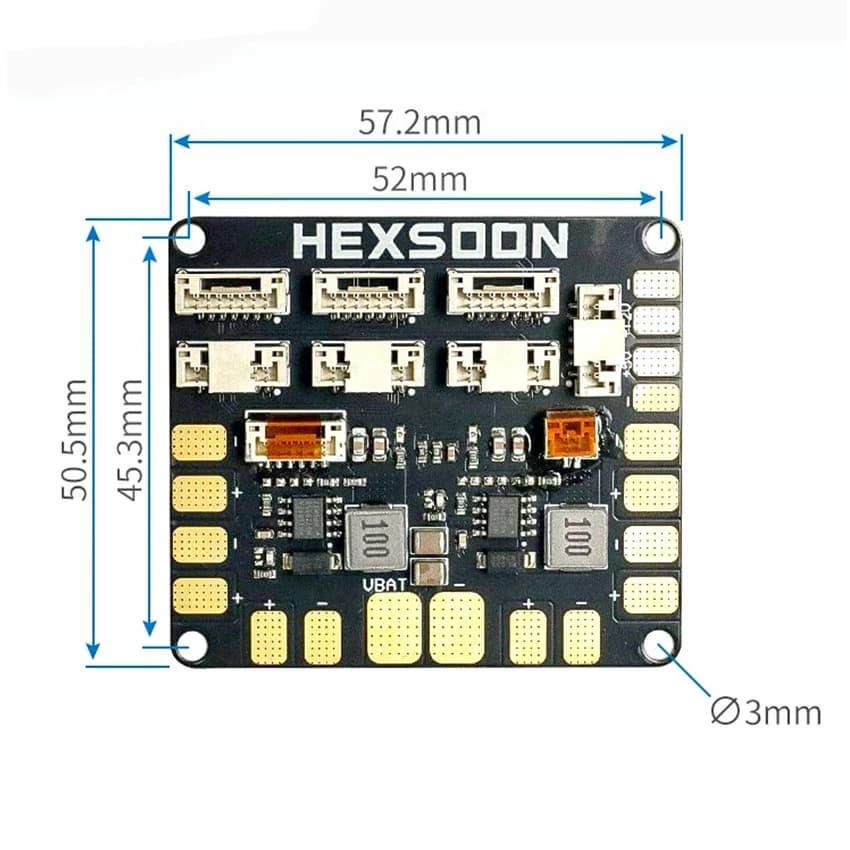

Genel kalınlık: 5.2mm
PCB kalınlığı: 1mm

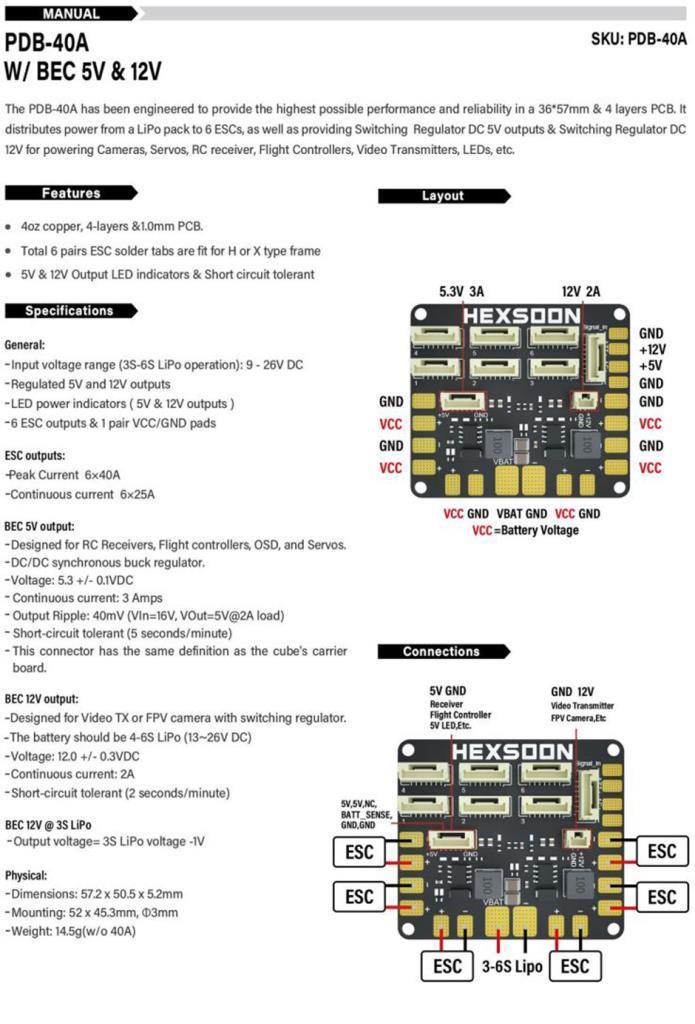

Performans özellikleri:
Giriş voltajı aralığı (3S-6S lityum pil çalışması): 9-26V DC 5V ve 12V çıkış
LED güç göstergesi (5V ve 12V çıkış)

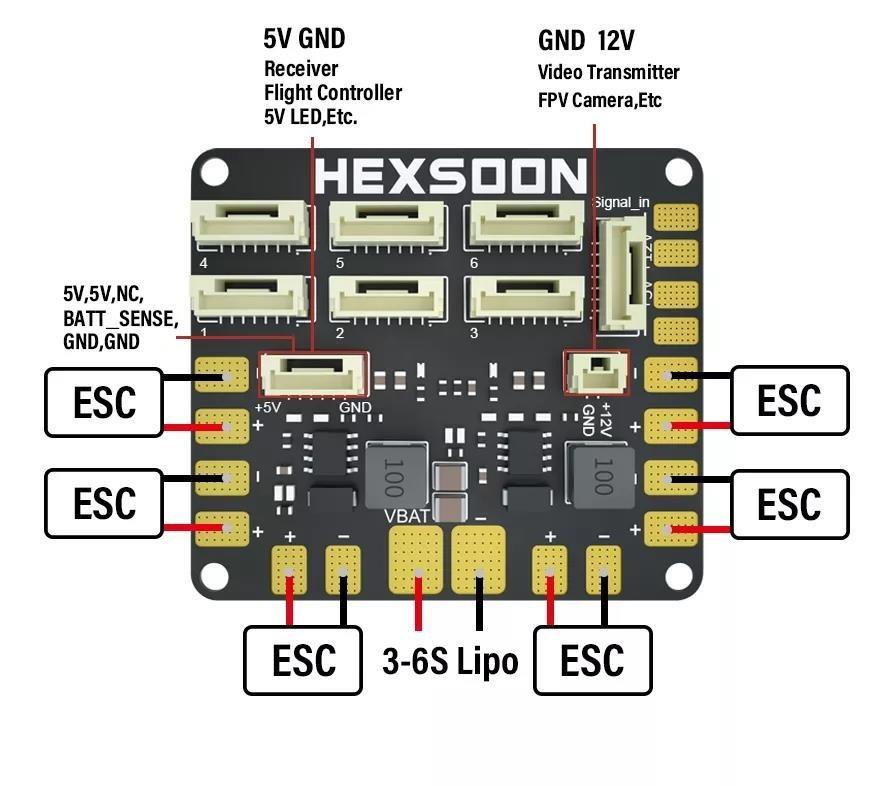

6 ESC çıkışı ve bir çift VCC (akü voltajı)/GND (zemin) pedleri

ESC çıkışı:
Tepe akımı: 6-40A
Sabit akım: 6-25A

BEC 5V çıkışı:
RC alıcıları, uçuş kontrolörleri, OSDs ve servolar için
DC/DC senkron buck regülatörü
Konektörün tanımı küp taşıyıcı kurulu ile aynıdır
Voltaj: 5.3 +/? 0.1V
Sabit akım: 3 amper
Çıkış dalgalanma: 40mV (VIn = 16V, VOut = 5V @ 2A yük)

BEC 12V çıkışı:
Voltaj regülatörü ile video TX veya FPV kameralar için
Pilin 4-6S lityum pil olması gerekiyor (13-26V DC akım)
Voltaj: 12.0 +/? 0.3 AC voltaj
Sabit akım: 2A
Kısa devre toleransı: 2 saniye/dak

Pixhawk 2.1 HEXSOON Orjinal ürün güvencesiyle
