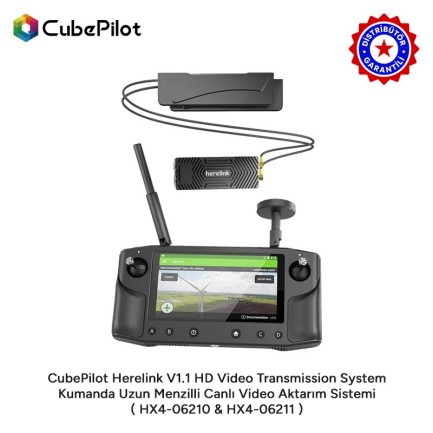

Pixhawk Herelink HD Video Transmission System Kumanda Canlı Video Aktarım Sistemi

Herelink HD Video İletim Sistemi
Sitede görüntülenebilecek ve YouTube üzerinden gözden geçirilecek olan Aralık ayı sonlarında gelen demo birimleri var.

Alınan siparişlerde ön siparişler gönderilir, tarihler tedarikçilerimizden aldığımız bilgilere dayanarak tahmin edilir.

Özellikler
QGC arayüzü ile değiştirilebilen çift HDMI 1080P 60fps video girişini destekler.
Otomatik pilot ve pan / tilt kameraların eşzamanlı kontrolü için çift S.bus sinyal çıkışı.
Entegre dijital iletim ve görüntü aktarımı, otopilotun uçuş verisini ve kamera çıkışını kamera tarafından uzaktan kumandaya eşzamanlı olarak aktarabilir.
Doğrudan uçuş fonksiyonu için uyarlanabilir apm ve px4 bellenimli yerleşik QGC açık kaynak yer istasyonu.
Bağımsız Mavlink kamera butonlarına komutlar gönderir ve tekerlek kanallarına kaydırır.
Özel kanal düğmesi ve PWM değeri atama.
Donanım parametresi

Teknik özellikler

Hava Ünitesi ve Denetleyici donanım bilgisi:

İşlemci: SoC - Pinecone S1 AP: 4 x büyük çekirdek, Cortex A53, 2.2GHz 4 x küçük çekirdek, Cortex A53, 1.4GHz GPU: 4 çekirdekli, Mali- T860 SDR: A7 + DSP Depolama Alanı: Gökyüzü: LPDDR3: 1GB Toprak: LPDDR3: 2GB Gökyüzü / Toprak: EMMC: 4GB

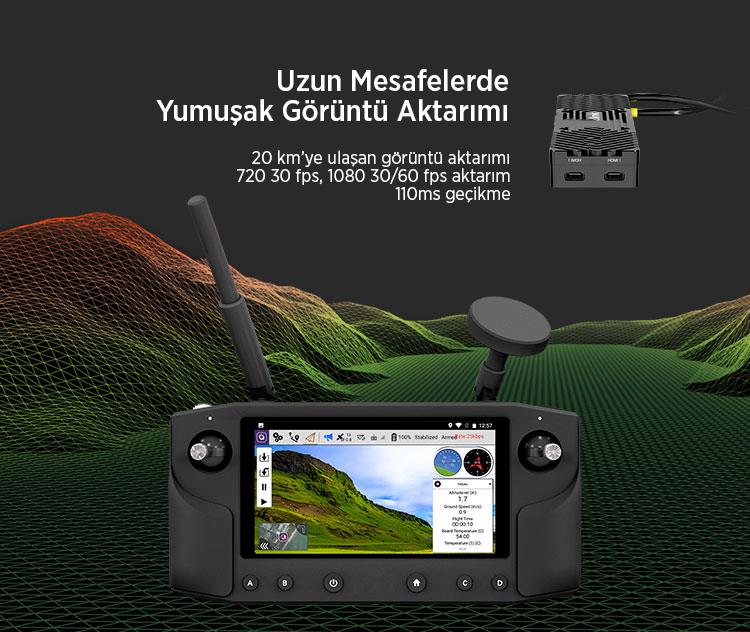

İletim Mesafesi: FCC 20km CE / SRRC 12km Görüntü aktarma gecikmesi: ? 110ms Görüntü aktarımı: 720p @ 30fps 1080p @ 30 / 60fps iletim
Frekans Bandı: 2.4GHz ISM Duyarlılık: -99dBm @ 20MHz BW Parazit giderme: 1s

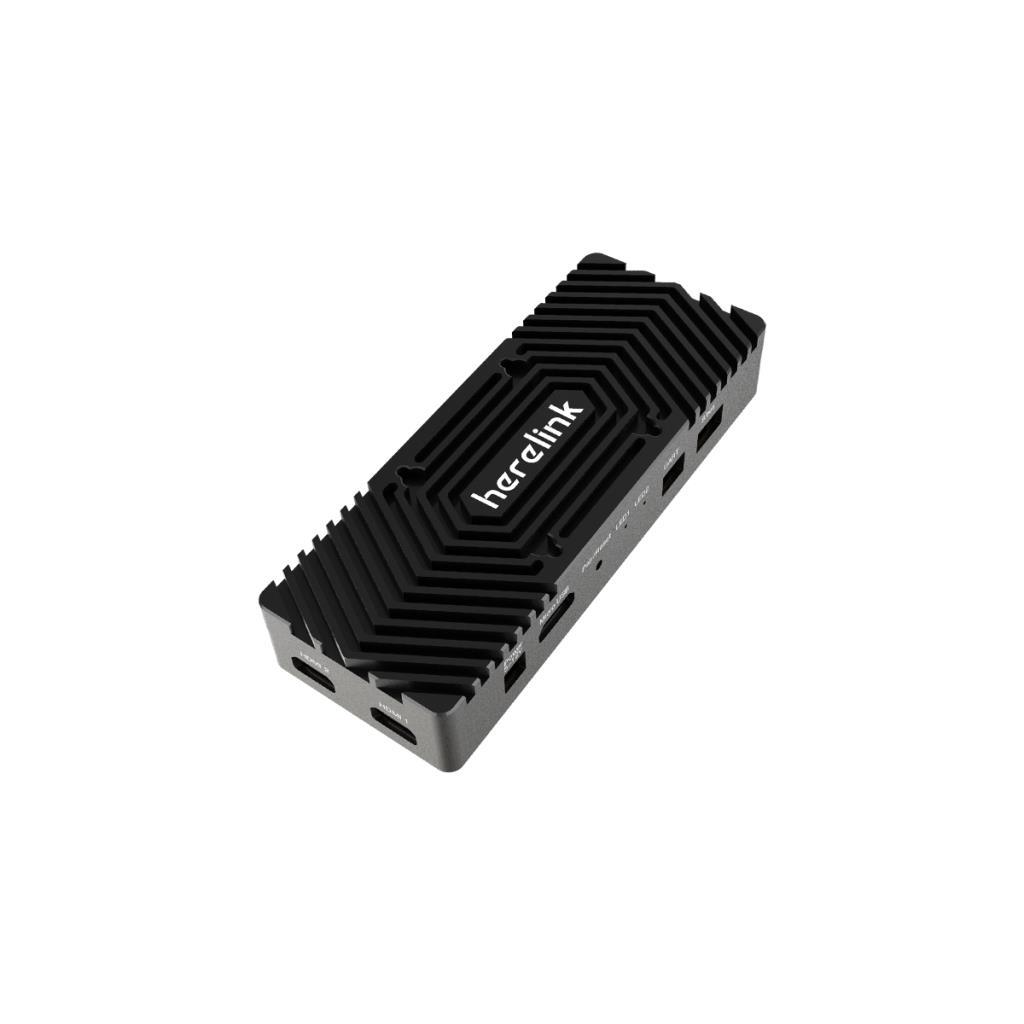

Hava ünitesi:

Görünüm: çekirdek kurulu + video kızı kurulu + RF kızı kurulu yapısı
Bunlar arasında, video kızı kartı, HDMI sinyalinin giriş köprüsü fonksiyonunu tamamlar.
RF kız kartı, sinyalleri iletme ve alma işlevini tamamlar
Ana kart ve çekirdek arasında M2 (E) konnektör bağlantısı
Boyut: 78.5x30x13mm
Mikro HDMI x 2: Harici kamera video sinyalleri için giriş
2 Pin arayüzü x 1: 5V-12V güç girişi arayüzü
3 Pin arayüzü x 1: 3.3V / 5V seviyesi UART arayüzü
4 pinli arabirim x 1: iki adet 3.3V seviye RC çıkış konnektörü (fazda S.bus, S.bus çevrimi veya PPM sinyal çıkışı, toprak terminal kontrolü)
Mikro USB x 1: hata ayıklama yükseltmeleri için OTG modunu destekleyin
Anahtar deliği x 1: frekans ve durum sıfırlama için
Gösterge x 2: frekansı ve resim durumunu göstermek için kullanılır
MMCX anten jakı x 2: sinyal iletimi ve yer iletişimi için kullanılır
Sinyal bant genişliği: 20MHz / 10MHz
Güç tüketimi: tek taraflı modülün ortalama güç tüketimi 4W'den azdır

Denetleyici:

Konut: plastik
Boyutlar: 217 × 106.5 × 31mm (tüm makine harici anten ve rocker içermez)
Ekran: 5.46 inç, 1080P, 16 milyon renk, kapasitif dokunmatik ekran
Ses: Dahili hoparlör × 1, dahili mikrofon × 2
Uzaktan kumanda: rocker × 2, kaydırma tekerleği × 1, alt düğme × 6, arkadan aydınlatmalı, üst düğme × 1 (sağ)
İletişim: BT / WIFI / GPS 2.4G harita iletim zemin
Gösterge lambası: Üst üç renkli lamba × 2 (sol, sağ)
Arayüz: MicroUSB × 1, TFlash × 1 (maksimum 64G genişlemeyi destekler)
Anten: Yönlendirme (5dBi) × 1 ayrılabilir, çok yönlü (2dBi) × 1 ayrılabilir
Dahili wifi anteni, dahili GPS anteni, harici GPS anteni arayüzü
Güç: Dahili 4950 mAh Lipo Pil
Şarj: Destek mikro USB portu 5v 2A akım şarj
Güç tüketimi: Ortalama güç tüketimi 4W'yi aşmaz (sadece resim aktarma işi, orta ekran parlaklığı, WiFi kapalı, GPS kapalı)
