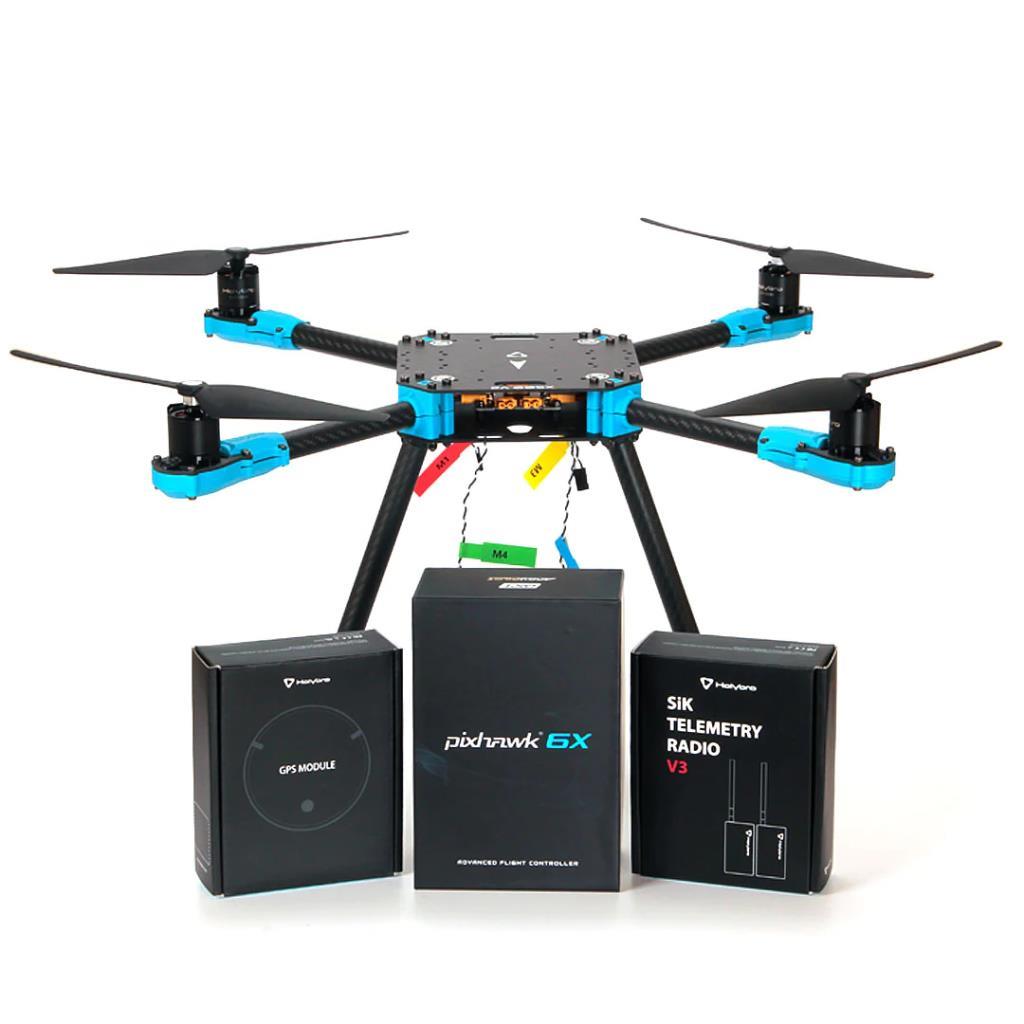

Holybro PX4 Development Kit - X500 v2 Drone Seti (Pixhawk 6X Uçuş Kontrol Kartı + 433MHZ Telemetri Seti + M8N GPS)

X500 V2 Development Kit

PX4 Geliştirme Kiti - X500 v2, en yeni Holybro Pixhawk 6C veya Pixhawk 6X Otopilot Uçuş Kontrol Cihazı, M8N GPS ve tak ve çalıştır S.I.KTelemetri Radyosunu içeren uygun fiyatlı, hafif ve sağlam bir karbon fiber profesyonel geliştirme drone kitidir. Lehimleme gerektirmeden montajı hızlı ve kolaydır (~30 dakika), böylece uçmaya ve geliştirmeye daha fazla zaman ayırabilirsiniz. X500 V2 Çerçeve Kiti ve motorlar, ESC'ler, güç dağıtım kartları ve ekstra pervanelerle birlikte gelir. Drone Arms, Motorlar ve ESC'lerle önceden monte edilmiştir, böylece lehimlemeye gerek kalmadan doğrudan güç dağıtım panosuna takılabilirler.

Çerçeve (X500 v2), hem motor hem de gövde tarafında uygun çentiklere sahip yeni tasarlanmış fiberle güçlendirilmiş naylon konektörlerle desteklenen karbon fiber boru kolları ve tamamen karbon fiber dimi ile yapılmıştır ve çok daha kolay ve daha basit bir kurulum sağlar. İniş takımı, kalınlaştırılmış ve güçlendirilmiş konektörlere sahip 16 mm ve 10 mm çapında karbon fiber tüplerden oluşur.

Platform panosunda artık GPS ve Raspberry Pi 4 ve Jetson Nano gibi popüler yardımcı bilgisayarlar için montaj delikleri bulunuyor. Intel RealSense serisi ve Yapı Çekirdek Derinlik Kameraları gibi çeşitli derinlik kameraları için isteğe bağlı bir Derinlik Kamerası Montaj Parçası (ayrı olarak satın alınır) mevcuttur. Daha kolay erişim sağlamak için üst ve alt karbon fiber plakalar arasındaki boşluk artırıldı. Ayarlanabilir akü montaj paneli, daha uzun uçuş süresi için daha büyük aküleri destekleyecek şekilde genişletildi. Ray montaj sistemi, çeşitli uygulamalar için çok sayıda kamera montaj parçasını ve gimbal'i almaya hazırdır. Kurulum için gerekli tüm araçlar pakette mevcuttur.

Not: Pixhawk 6C Uçuş kontrol cihazı hem PX4 hem de Ardupilot ile uyumludur ancak PX4 açık kaynaklı Autopilot ürün yazılımıyla birlikte gönderilir.

X500 V2 Geliştirme Kiti - Özellikleri:

• Tamamen yeni Pixhawk 6C veya Pixhawk 6X Uçuş Kontrol Cihazı, M8N GPS ve Tak ve Çalıştır S.I.KTelemetri Radyosu ile
• Minimum montaj süresine (~30 dakika) sahip yeni çerçeve tasarımı, Lehimleme gerektirmez
• Kolay ve basit kurulum sağlayan, fiberle güçlendirilmiş naylon konektörlere sahip Karbon Fiber çerçeve
• PDB için basit XT30 güç fişlerine sahip önceden kurulmuş motorlar ve ESC'ler
• XT60 ve XT30 fişli güç dağıtım kartı (PDB)
• Raspberry Pi ve Nvidia Jetson Nano gibi yardımcı bilgisayarlara montaj (Dahil Değildir)
• Intel RealSense ve Structure Core için isteğe bağlı derinlik kamerası montajı (Dahil değildir)

X500 V2 Frame Kiti Ayrıntıları (SKU30120):

• Gövde - Tam Karbon Fiber Üst ve Alt plaka (144 x 144 mm, 2 mm kalınlık)
• Kol - Yeni tasarlanmış fiberle güçlendirilmiş naylon konektörlere sahip, yüksek mukavemetli ve ultra hafif 16 mm karbon fiber tüpler
• İniş takımı - güçlendirilmiş ve geliştirilmiş plastik T bağlantı konnektörlerine sahip 16 mm ve 10 mm çaplı karbon fiber tüpler.
• Platform panosu - GPS ve Raspberry Pi 4 ve Jetson Nano gibi popüler yardımcı bilgisayarlar için montaj delikleri
• Çift 10mm Ø çubuk x 250 mm uzunluğunda ray montaj sistemi
• İki Pil Kayışıyla pil yuvası
• Kurulum için el aletleri

PX4 Geliştirme Kiti - X500 v2 şunları içerir:

• Otomatik pilot Uçuş kumandası: Pixhawk 6C (Plastik Kasa) ve PM02 V3 veya Pixhawk 6X (Standart Taban) ve PM02D-6S
• M8N GPS Modülü
• S.I.K Telemetri Radyosu V3 433/915MHz
• X500 V2 Çerçeve Kiti (SKU30120)
• Önceden Yüklenmiş Öğeler:
• Motorlar - Holybro 2216 KV920 Motor (4 adet), XT30 Fişli (Motor Özelliklerini burada bulabilirsiniz)
• ESC'ler - BLHeli S ESC 20A (4 adet) XT30 Fişli - 4S Pille Uyumlu
• 1045 Pervane (6 adet)
• Güç Dağıtım Kartı (pil için XT60 fişi ve ESC'ler ve çevre birimleri için XT30 fişi)
• Diğer Opsiyonel Ürünler (Ayrı Satılır)
• RadioMaster TX16S RC Kontrol Cihazı
• RadioMaster R81 Alıcı
• Derinlik Kamerası Montajı

Mekanik Özellikler:

• Dingil mesafesi: 500mm
• Motor montaj düzeni: 16x16mm
• Çerçeve Gövdesi: 144x144mm, 2mm kalınlık
• İniş takımı yüksekliği: 215mm
• Üst ve alt plakalar arasındaki boşluk: 28 mm
• Ağırlık: 610g
• Uçuş süresi: ~18 dakika, ek yük olmadan havada asılı kalma. 5000mAh Pil ile test edilmiştir. (Dahil Değildir)
• Maksimum taşıma kapasitesi: ~1 kg (4S 5000 mAh pil ile %70 Gazda)
• Pil Önerisi: 4S 3000-5000mAh 20C+, XT60 Lipo Pil ile (Dahil Değildir)
