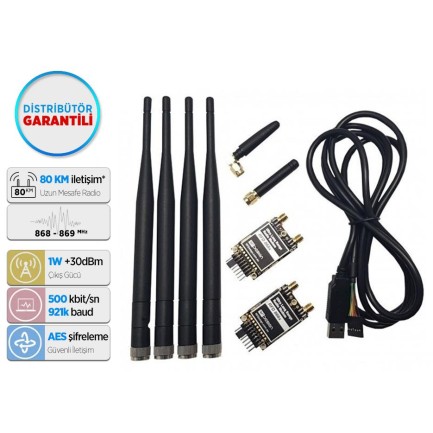

RFD 868+ Modem Set

Kutu İçeriği:
2 x RFD868+ Radyo Modemleri
1 x Anten, 868-900MHz Çeyrek dalga monopole 2.1dBi
1 x Anten, 868-900 MHz Sağ Açı Çeyrek dalga monopole 2.1dBi
4 x Antenler, 868-900MHz Yarım dalga dipol 3dBi
1 x FTDI USB kablosu

Özellikler:
Uzun menzil> antenlere ve GCS kurulumuna bağlı olarak 40km * Bir balon üzerinde Edge Research laboratuarlarının gösterdiği 80km, Hindistan'da 57km, Dipollerde.
2 x RP-SMA RF konnektörleri, çeşitlilik değiştirildi.
1 Watt (+ 30dBm) iletim gücü.
Alçak geçiren filtre iletin.
> 20dB Düşük gürültü amplifikatörü, yüksek IP3.
RX SAW filtresi.
Tüm I / O ESD korumalı ve filtrelenmiştir.
Yeniden yapılandırılmış SiK ve Çok Noktalı SiK sabit yazılımı, alan yükseltilebilir, yapılandırması kolay.
Küçük, hafif.
Not: Daha eski modemlerle uyumlu değil

Arabirimler:
RF: 2 x RP-SMA konektörleri
Seri: mantık seviyesi ttl (+ 3.3v)
Güç: + 5v, ~ 800mA maksimum tepe (maksimum iletim gücü)
GPIO: 6 Genel amaçlı IO (Dijital, ADC, PWM uyumlu).

Özellikler:
Frekans Aralığı: 868-869 MHz
Çıkış Gücü: 1W (+ 30dBm), 1dB adımlarda kontrol edilebilir (+/- 1dB @ = 20dBm tipik)
Hava Veri transfer hızları: 4, 8, 16, 19, 24, 32, 48, 64, 96, 128, 192 ve 250, 500 kbit / sn (Kullanıcı seçilebilir, 64k varsayılan)
UART veri aktarım hızı: 9600, 19200, 38400, 57600, 115200, 400k, 921k baud (Kullanıcı tarafından seçilebilir, 57600 varsayılan)
Çıkış Gücü: 1W (+ 30dBm)
Duyarlılık Alma: Düşük veri oranlarında> 121 dBm, yüksek veri hızları (TBA)
Boyut: 30 mm (geniş) x 57 mm (uzun) x 12,8 mm (kalın) - RF Shield, Heatsink ve konnektör uçları dahil Ağırlık: 14.5g
Montaj: 3 x M2.5 vida, 3 x başlık pimi lehim noktaları
Güç Kaynağı: +5 V nominal, (+3,5 V dk, +5,5 V maks), maksimum güçte ~ 800 mA tepe
Sıcaklık. Aralık: -40 ila +85 derece C, -73 ila +123 ° C arasında çalışır.

Yazılım / GCS Desteği:
Yazılım çözümü, "SiK" adı verilen açık kaynaklı bir gelişmedir. 32bit ARM işlemci çekirdeğinde bulunan yeni işlemci mimarisine uyacak şekilde uygulanmıştır. Bir seri yükleyici ve arabirim, modem belleniminin seri port aracılığıyla daha fazla geliştirilmesi ve saha yükseltmesi için kullanılabilir. Çoğu parametre AT komutları ile yapılandırılabilir, Ör. baud hızı (hava / uart), frekans bandı, güç seviyeleri. RFD900 telsizlerini yapılandırmak için entegre destek APM Planlayıcısı tarafından desteklenir. Varsayılan ayarlar 57600 baud, N, 8, 1 ve 64k hava veri hızındadır. RFD868 / 900x kılavuzu burada: RFD900x Kılavuzu RFD868 / 900x SiK yazılımı kullanım kılavuzu: RFD900x Peer-to-peer Manuel Yazılım özellikleri şunları içerir:
Frekans atlamalı yayılma spektrumu (FHSS)
Şeffaf seri bağlantı
Noktaya İşaretle veya Çok Noktalı Ağ
Yerel radyo için basit AT komutları, uzak radyo için RT komutları ile yapılandırma
Kullanıcı tarafından yapılandırılabilen seri veri hızları ve hava verileri
Hata düzeltme rutinleri, Mavlink protokolü çerçeveleme (kullanıcı tarafından seçilebilir)
Mavlink radyo durum bildirimi (Yerel RSSI, Uzak RSSI, Yerel Gürültü, Uzak Gürültü)
Otomatik anten çeşitliliği gerçek zamanlı olarak paket bazında değişiyor
Aşırı ısınmayı önlemek için radyo sıcaklığına bağlı otomatik görev döngüsü azaltma
Uyumluluk: RFD868, aşağıdaki standartlarla uyumlu olacak şekilde tasarlanmıştır:
FCC Bölüm 15.247 (Frekans atlamalı ve dijital modülasyonlu kasıtlı radyatörler)
AS / NZS 4268: 2012 (Radyo ekipmanı ve sistemleri - kısa mesafe cihazları)

Modem, modemi kendi projelerine ve ürün prototiplerine entegre edecek sistem entegratörleri için tasarlanmıştır. Kullanıcı radyo vericileri için yerel yönetmeliklere uyumdan sorumludur.

ProfiCNC Orjinal ürün güvencesiyle
